El 19 de septiembre de 2021 comenzaba en la isla de La Palma una erupción volcánica que se prolongaría durante 85 días y 8 horas. La actividad se inició a las 14:10 horas (UTC) en la zona de Cabeza de Vaca, en el municipio de El Paso, y finalizó el 13 de diciembre de 2021 a las 22:21 horas (UTC). Cinco años después, los visualizadores desarrollados por el Instituto Geográfico Nacional (IGN) permiten seguir consultando y analizando la información geográfica y geofísica generada durante aquel episodio.
Con motivo de la erupción, el IGN y el Centro Nacional de Información Geográfica (CNIG) pusieron en marcha dos visualizadores, uno en dos dimensiones y otro en tres dimensiones, que reunieron información procedente de diferentes organismos y fuentes de datos. Una vez finalizada la erupción, el Blog IDEE ya recogió las principales características de estos visualizadores, así como algunas de las herramientas incorporadas al visualizador 2D.
En esta ocasión queremos detenernos especialmente en el visualizador 3D, que permite analizar la zona afectada sobre un modelo tridimensional del terreno y apreciar de una forma más directa cómo el relieve condicionó la evolución de la erupción y el avance de las coladas. El visualizador forma parte actualmente de los visualizadores temáticos del IGN.
Una de las principales posibilidades que ofrece el visualizador 3D es consultar la información sobre la erupción directamente sobre el relieve de La Palma. De esta forma, la representación de las coladas y de otros elementos relacionados con el proceso eruptivo se integra con la topografía, facilitando la interpretación espacial del fenómeno.
La herramienta permite consultar el avance de la colada en diferentes fechas, lo que hace posible observar su evolución a lo largo de la erupción. La representación tridimensional permite apreciar cómo el relieve influyó en el recorrido de la lava, incluyendo elementos como la Montaña Todoque, que condicionó su descenso hacia la costa.

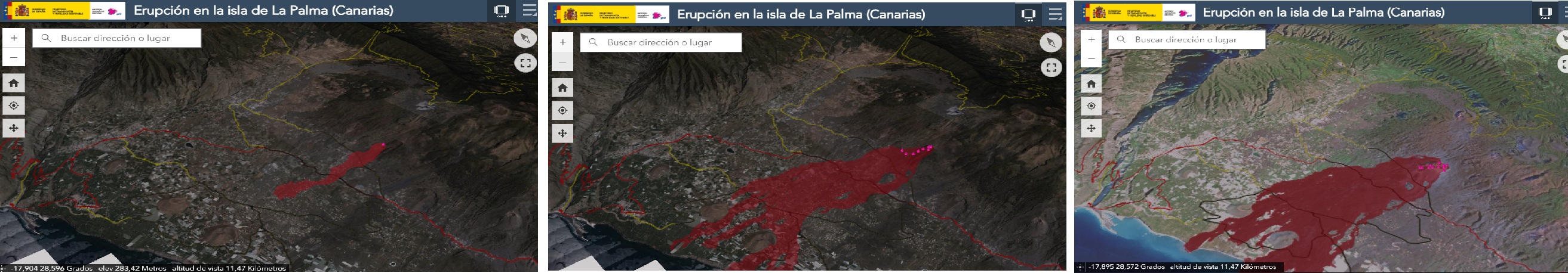

Avance de la colada
Además de la evolución de las coladas, el visualizador incorpora distintas capas de información que permiten contextualizar el proceso eruptivo. Entre ellas se encuentran los terremotos preeruptivos, el mapa geológico, las bocas eruptivas, las carreteras cortadas y las erupciones históricas.

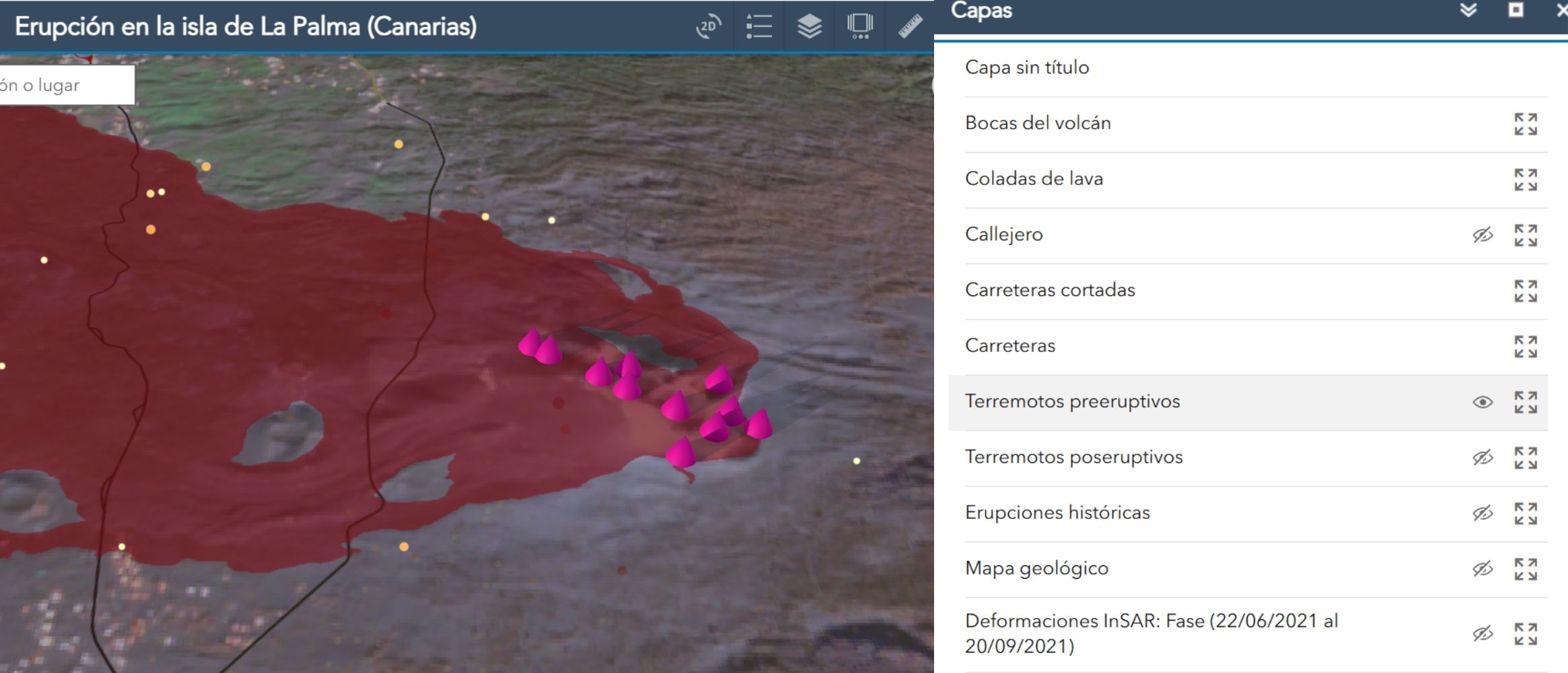

Bocas del volcán Tajogaite
Entre las capas disponibles se encuentran también las correspondientes a las deformaciones InSAR registradas antes de la erupción, entre el 22 de junio y el 20 de septiembre de 2021. InSAR es una técnica de interferometría radar basada en imágenes de satélite que permite detectar cambios muy pequeños en la superficie terrestre mediante la comparación de imágenes adquiridas en diferentes momentos.
El visualizador diferencia entre fase y desplazamiento. La información de fase se representa mediante interferogramas, que permiten identificar cambios en la distancia entre el satélite y la superficie terrestre a partir de las diferencias de fase de las señales radar.

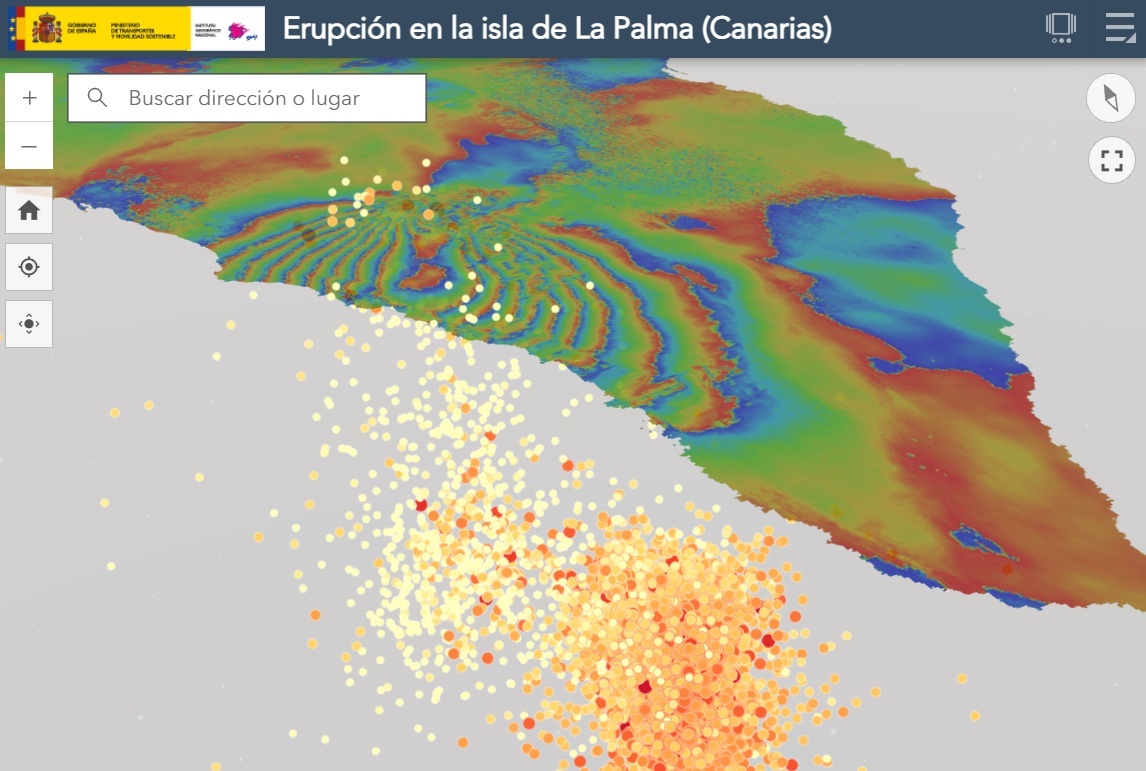

Deformaciones InSAR: Fase (22/06/2021 al 20/09/2021)
La capa de desplazamiento muestra el movimiento estimado de la superficie terrestre en la dirección de observación del satélite, conocida como Line of Sight (LOS). Los valores positivos indican un movimiento hacia el satélite y los negativos, un movimiento en dirección contraria. El IGN emplea esta técnica, basada en imágenes Sentinel-1, como una herramienta para el seguimiento de las deformaciones del terreno y la vigilancia volcánica.
El conjunto de capas permite acercarse al fenómeno desde diferentes perspectivas. La información sobre la sismicidad y las deformaciones permite conocer algunos de los procesos previos a la erupción; las distintas posiciones de las coladas muestran su evolución durante la actividad; y la imagen de satélite poserupción permite observar el territorio una vez finalizado el proceso.

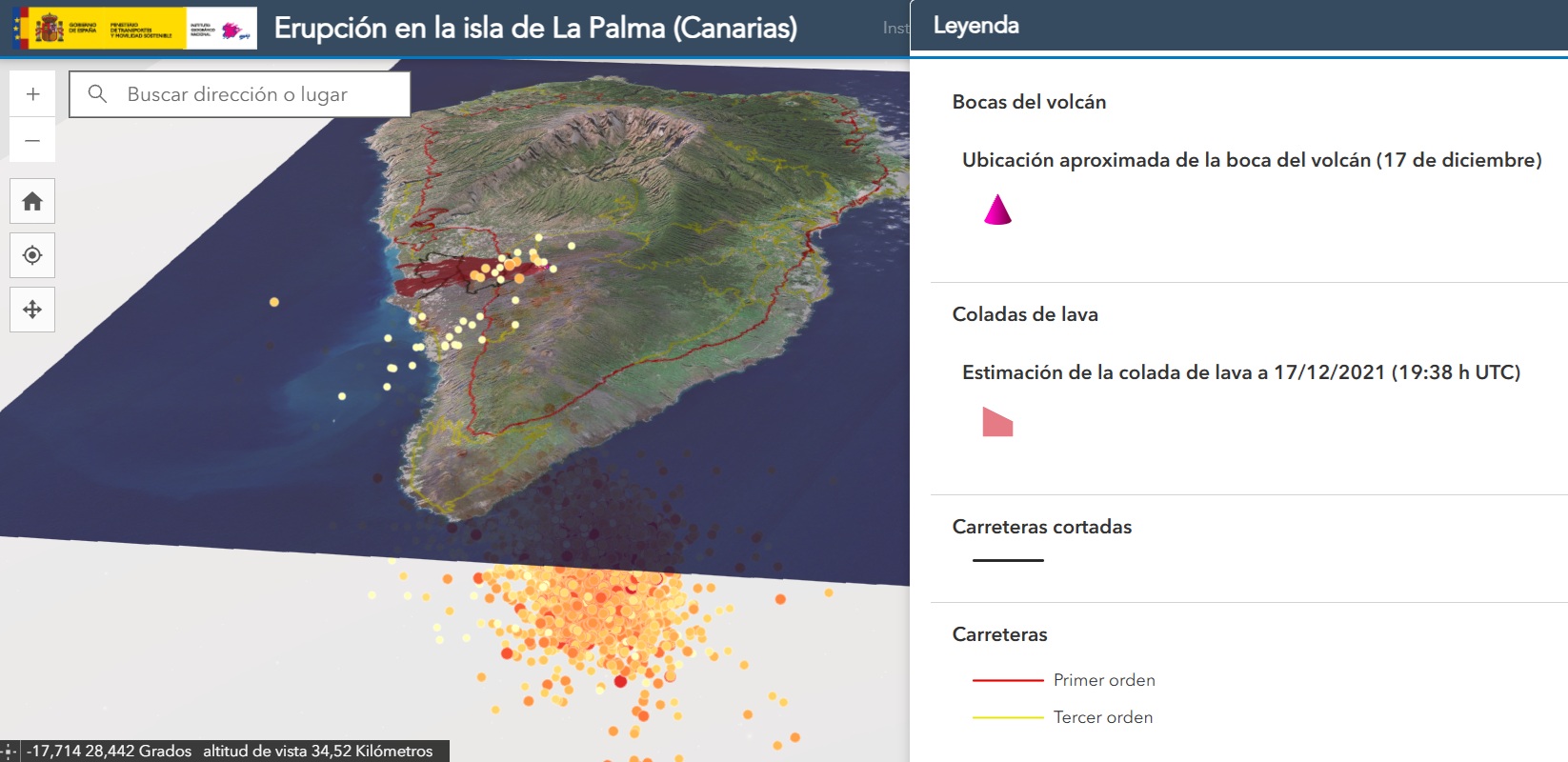

Vista del visualizador 3D
Los visualizadores del IGN mantienen accesible este conjunto de información y permiten volver sobre uno de los acontecimientos volcánicos más relevantes registrados recientemente en España. El portal del IGN sobre la erupción de La Palma reúne los visualizadores 2D y 3D, junto con información sobre sismicidad, deformación, material educativo, fotografías y otros recursos relacionados con el episodio volcánico.
Acceder a los visualizadores de la erupción de La Palma
